柴油机微粒过滤器清洗机

一）全自动DPF清洗机简介DPF全自动清洗机是一种用于DPF再生的专用清洗设备。

二）全自动DPF清洗机型号含义说明HD-V38-01-01

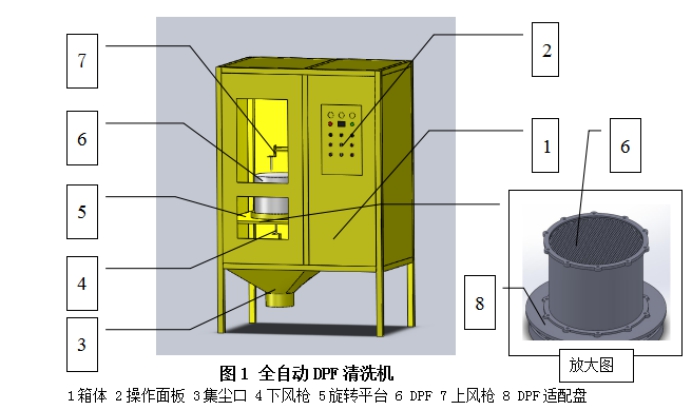

三）全自动DPF清洗机组成全自动DPF清洗机主要包括供气系统、机械手风枪系统、电气控制系统自动集尘系统以及附件组成。如图2所示

1）箱体：采用方管与铁板折弯焊接，达到整个平面强化而不变形，箱体为黄色喷漆，箱体分为左右两腔，左腔为清洗区域，右腔为电气控制系统安装区域，左腔和右腔封闭隔开，防止工作腔中的扬尘进入电气系统污染电气元件，左腔被旋转平台分为上、下两腔，上腔安装有上、输气软管以及照明灯等部件；下腔安装有下、输气软管以及照明灯等部件。清洗机的底部有集尘口，被清洗下来的杂质在自身重力以及风力的影响下集中于集尘口处。箱体设置有透明防护门，防止灰尘扬出箱体，同时操作人员可以通过透明罩防护门实时监测DPF的清洗状况。

2）旋转平台：旋转平台是由电动机，齿轮副以及DPF适配盘等组成。电动机提供动力，带动电机轴上的小齿轮转动，小齿轮带动旋转平台下面的大齿轮转动，从而实现动力传递。不同型号的DPF配置有相应型号的DPF适配盘，清洗不同型号的DPF应将相应的适配盘装入旋转平台，然后将DPF与对应适配盘连接，从而为DPF旋转提供动力。

3）上、下风枪装置：上、下装置主要由伺服电机、滚珠丝杠、电气控制元件等组成。上、下装置由伺服电机提供动力带动滚珠丝杆，实现喷枪带动高压空气沿着DPF直径或半径方向来回运动。

4）电气控制系统：电气控制系统采用PLC控制，电气控制系统是该设备的“大脑”，其作用主要是给清洗机的执行机构发出指令。从而使得风枪带动高压空气全方位的扫描到DPF每一个小孔，达到清洗的目的。

5）集尘箱集尘箱由不锈钢制作而成，颜色为黄色，内部设置有HEPA过滤器，其过滤精度可达到0.3-0.5微米。

6）负压风机负压风机采用高压风机，具有吸附力强，处理空气量大等特点。
